西門子壓力變送器產生的信號被信號放大器放大后，經模–數轉換器轉換成數字信號。在微處理器中，經線性和溫度校正后，再經數–模轉換器（轉換成直流4-20mA輸出信號。一個二極管電路提供反向極性保護，外部指示（電壓降<0.5v）也可以連接到這個電路上。涉及測量元件的電子數據和變送器功能參數數據被存貯在兩個EEPROM 中。 你可以通過3個輸入調整鍵直接在測量點對西門子壓力變送器進行參數調整，可以在數字顯示中讀取測量結果、故障信息和工作方式。也可以通過HART調制解調器，按照HART協議進行參數調整。

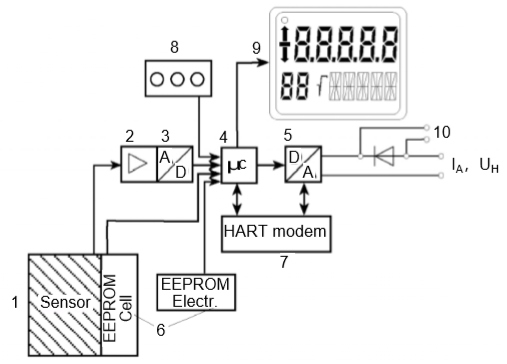

1.測量元件傳感器


2.信號放大器


3.模-數轉換器


4.微處理器


5.數-模轉換器


6.測量元件和電子單元中的兩個 EEPROM


7.HART 調整解調器


8.三個輸入調整鍵（就地操作）


9.數字顯示10用于連接外部電流表


IA電流信號輸出


UH電源
